S.S WIRE 탐지형 경고테이프
(S.S WIRE Detectable Warning Tape)

홈 > 제품안내 > S.S WIRE 탐지형 경고테이프
(S.S WIRE Detectable Warning Tape)

S.S WIRE 탐지형 경고테이프

(S.S WIRE Detectable Warning Tape)

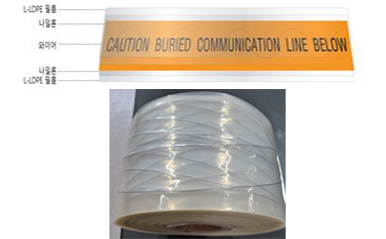

* 제품 구성도
S.S 와이어 탐지형 경고테이프는 L-LDPE 필름과 나일론이 합지된 2개의 보호 층을 양쪽으로 스테인레스 스틸 와이어를 사인곡선(~) 형태로 삽입한 제품으로 지상에서 배관의 방향 및 심도를 측정할 수 있는 제품이다. 와이어의 굵기(0.5mm 또는 0.7mm)와 종류 (S.S 304 또는 S.S 316) 및 와이어 수(1개 선 또는 2개 선) 등은 용도에 따라 다양하게 생산 가능하다.

< S.S Wire Detectable Warning Tape >

* 제품 특징
  • 폴리에틸렌, 나일론의 사용

    • - 폴리에틸렌을 사용하여 산성 및 알칼리, 기타 땅속에서 접할 수 있는 부식성 물질에 대하여 화학적 보호 기능을 한다. 인장강도(장력) 및 내구성이 우수하다.

    - 나일론 층이 와이어의 상․ 하단을 감싸고 있어 합지 시 발생할 수 있는 공기층을 최소화한다.

  • 탐지 기능

    • - 스테인레스 스틸 와이어를 사용하여 일반적인 탐지방법으로 지상에서 배관의 위치를 탐지할 수 있다.

    - 공사 완료 후 발생할 수 있는 제품 파손의 경우에도 2개의 선 중 1개의 선만이라도 연결되어 있으면 탐지에 영향을 주지 않는다.

    - 사인곡선의 형태로 와이어를 삽입하여 길이 대비 최대 125%까지 늘어나므로 단선의 우려를 줄일 수 있다.

  • 인쇄

    • - 나일론의 안쪽 면에 인쇄하여 색상 및 문구가 오래도록 유지된다. 다양한 문구와 색상을 인쇄할 수 있다.

* 연결 방법
S.S 와이어 탐지형 경고테이프는 반드시 압착공구(Crimps)를 사용하여 연결하여야 한다. 와이어가 정확하게 연결되지 않으면 매설 후 전기적 신호가 끊어질 수 있으므로 주의하여야 한다. 연결한 부분은 봉함테이프로 감싸준다.
  • 1

    테이프의 한쪽 면에 있는 와이어를 외부로 노출시킨다.

  • 2

    노출시킨 와이어의 5mm정도를 압착 핀에 삽입한다.
    두 개의 와이어일 경우 ①과 ②를 반복 진행한다.

  • 3

    연결하고자하는 다른 쪽 와이어를 압착 핀에 5mm정도 삽입한다

  • 4

    압착 핀에 연결한 부분을 압착공구를 사용하여 고정시킨다.

  • 5

    연결 부위의 양쪽 끝을 강하게 잡아당겨 단단히 고정되었는지 확인한다.
    만약 와이어가 빠져나온다면 다시 연결한다.

  • 6

    배관 상단에 설치 후 되메우기를 한다.

    • ※ 압착 공구(Crimps)와 압착 핀 및 봉함 테이프는 별도로 구매하여야 합니다.
